今天我來和大家講下貼片電容和貼片電阻的識別，詳細內容請往下看：
一、貼片電阻
電阻在電路中用“R”加數字表示，如：R1表示編號為1的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置等。

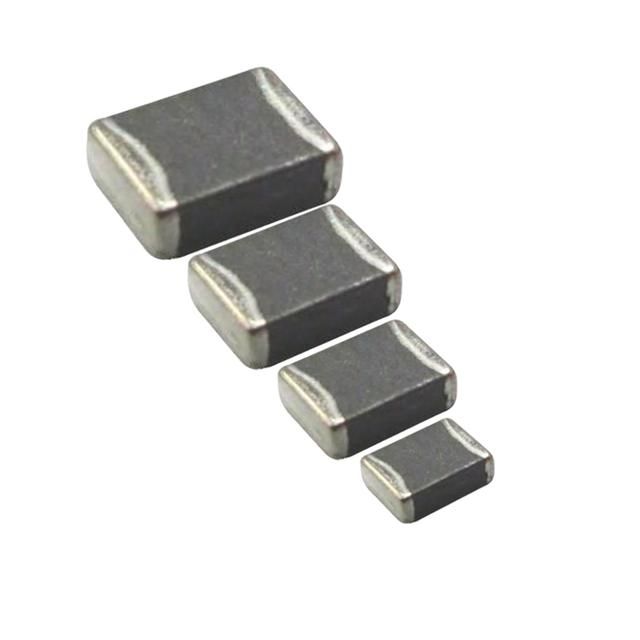

貼片電容
1 電阻的色標位置和倍率關系如下表所示：
顏色有效數字倍率允許偏差(%)
紅色2x100±2
橙色3x1000/
黃色4x10000/
綠色5x100000±0.5
銀色/x0.01±10
金色/x0.1±5
黑色0+0/
棕色1x10±1
紫色7x10000000±0.1
灰色8x100000000/
藍色6x1000000±0.2
2 參數識別：電阻的單位為歐姆(Ω)，倍率單位有：千歐(KΩ)，兆歐(MΩ)等。換算方法是：1兆歐=1000千歐=1000000歐
電阻的參數標注方法有3種，即直標法、色標法和數標法。
(1). 色環標注法使用最多，現舉例如下：
四色環電阻五色環電阻(精密電阻)
(2)數標法主要用于貼片等小體積的電路，如：
472表示47×100Ω(即4.7K);104則表示100K
二、貼片電容
1 識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉(F)表示，其它單位還有：毫法(mF)、微法(uF)、納法(nF)、皮法(pF)。
其中：1法拉=103毫法=106微法=109納法=1012皮法<
容量大的電容其容量值在電容上直接標明，如10uF/16V
容量小的電容其容量值在電容上用字母表示或數字表示
字母表示法：1m=1000uF1P2=1.2PF1n=1000PF
數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。<
2 電容在電路中一般用“C”加數字表示(如C13表示編號為13的電容)。電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。
電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。
容抗XC=1/2πfc(f表示交流信號的頻率，C表示電容容量)
3. 電容容量誤差表
符號FGJKLM
允許誤差±1%±2%±5%±10%±15%±20%
如：一瓷片電容為104J表示容量為0.1uF、誤差為±5%。
